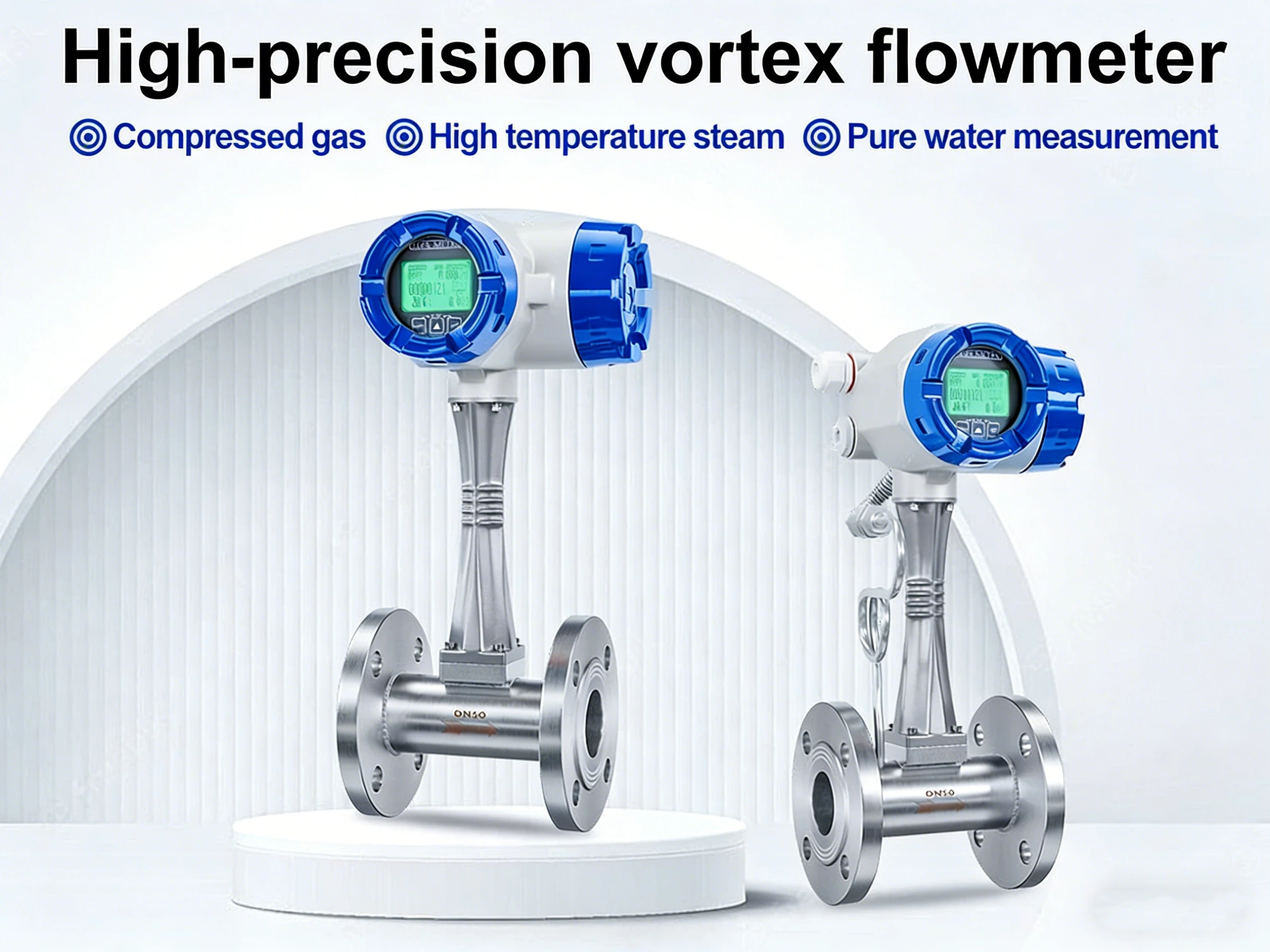

Espana Интеллектуальный антивибрационный вихревой расходомер SIN-LUGB-C
Вихревой расходомер — это разновидность скоростного расходомера, конструкция которого основана на принципе вихря Кармана. Он в основном используется для измерения расхода сред и жидкостей в промышленных трубопроводах, например, для регулирования и измерения расхода газа, пара, жидкости и других сред.
Диаметр трубы: DN15-DN300
Точность: Расход: ±1%R, ±1,5%R; тип подключения: ±2,5%R
Дальность стрельбы: 1:6 ~ 1:25
Степень защиты от проникновения влаги и пыли: IP65
-
Параметр
| Номинальный диаметр (мм) | 15 , 20 , 25 , 32 , 40 , 50 , 65 , 80 , 100 , 125 , 150 , 200 , 250 , 300 , (300 ～ 1000 плагинов) |
| Номинальное давление (МПа) | Фланцевое соединение с зажимом : DN15~DN50 , ≤ 4,0 МПа; DN65~DN100 , ≤ 2,5 МПа; DN125 и выше, ≤ 1,6 МПа. Фланцевое соединение: DN15~DN50 , ≤ 2,5 МПа; DN65~DN300 , ≤ 1,6 МПа. |
| Условия использования | Рабочая температура : Стандартная : -40–100 ℃ , KST- M : -40–250 ℃ , KST-HC : -40–330 ℃ (согласно договору ) ; Температура окружающей среды : -20℃ –55 ℃ , Относительная влажность : 5% –90 % , Атмосферное давление : 86–106 кПа |
| Материал | Корпус : 304 (другие материалы поставляются по договоренности). Корпус интегратора : литой алюминий. |
| Допустимое ускорение вибрации | Пьезоэлектрический тип: 0,2 г |
| Точность | ±1%R , ±1,5%R ; Подключаемый параметр : ±2,5%R |
| Дальность действия | 1 : 6 ～ 1:25 |
| Напряжение питания | Датчик : постоянный ток +24 В ; преобразователь : постоянный ток +24 В ; питание от батареи : батарея 3,6 В. |
| Выходной сигнал | Импульсный выход ; ток 4–20 мА , RS485 ( соглашение Modbus-RTU ) и так далее. |
-
Введение
Вихревой расходомер — это разновидность скоростного расходомера, конструкция которого основана на принципе вихря Кармана. Он в основном используется для измерения расхода сред и жидкостей в промышленных трубопроводах, например, для регулирования и измерения расхода газа, пара, жидкости и других сред.
Данный вихревой расходомер, в зависимости от выбранной функции, может выполнять следующие задачи: измерение температуры, давления, мгновенного и суммарного расхода рабочей среды в промышленных трубопроводах; имеет импульсный выход, аналоговый выходной сигнал 4-20 мА , связь по протоколу RS485 (Modbus RTU), подключение к интернету через GPRS и другие функции.
Вихревой расходомер широко используется в теплоснабжении, газоснабжении, химической промышленности, охране окружающей среды, металлургии, текстильной, сталелитейной, фармацевтической, целлюлозно-бумажной промышленности, водоотведении и других отраслях для измерения и контроля перегретого пара и насыщенного пара, сжатого воздуха и газов (кислорода, азота, водорода и т. д.), воды и жидкостей (таких как вода, спирт, жидкие углеводороды и т. д.) .
-
Класс точности вихревого расходомера
| Класс точности | 1 | 1.5 | 2 | 2.5 | |
| Максимальная ошибка удара | qt≤q ﹤ qmax | ±1,0% | ±1,5% | ±2,0% | ±2,5% |
| qmin≤q ﹤ qt | ±2,0% | ±3,0% | ±4,0% | ±5,0% | |
| Примечание : Ограниченный поток составляет 0,2qmax. | |||||
-
Функции
1. Способность точно и надежно измерять расход.
2. Основной корпус изделия не имеет движущихся частей, отличается высокой надежностью, долговременной стабильностью, простой конструкцией и простотой в обслуживании;
3. Выходной сигнал датчика имеет импульсную частоту, которая линейно зависит от фактического расхода измеряемой жидкости, нулевая точка не дрейфует, и характеристики датчика очень стабильны.
4. Различные конструктивные формы, включая трубопроводный тип, встраиваемый расходомер и другие формы;
5. Высокая точность: точность измерения обычных жидкостей составляет ± 1,0 %; точность измерения газов составляет ± 1,5 %;
6. Потери давления невелики (примерно 1/4–1/2 от потерь в диафрагменном расходомере), что делает его энергосберегающим расходомером;
7. Способ монтажа является гибким, и его можно устанавливать горизонтально, вертикально или под разными углами в зависимости от типа технологических трубопроводов на объекте;
8. Схема имеет несколько режимов защиты, обеспечивает защиту от перенапряжения и обладает высокой адаптивностью;
9. В высокоточном зонде используется пьезоэлектрический пластинчатый вихревой датчик, обеспечивающий стабильный сигнал.
-
Принцип работы
Вихревой расходомер работает по принципу генерации вихря и связи между вихрем и потоком, согласно теории Кармана и Струхаля, которая специализируется на измерении расхода пара, газа и жидкостей с низкой вязкостью. Как показано на иллюстрации ниже, среда протекает через обтекаемое тело, при этом генерируется вихрь, который попеременно образуется с обеих сторон с противоположными направлениями вращения. Частота вихрей прямо пропорциональна скорости среды. По количеству вихрей, измеренных датчиком, вычисляется скорость среды, плюс диаметр расходомера , и в результате получается итоговый объемный расход.
Формула для вычислений выглядит следующим образом:
F=Ст*В/мд ………………………………………………… Формула 1
Q = 3600 * F/K ………………………………………………… Формула 2
M=Q*ρ ……………………………………………………… Формула 3
Среди формул:
F…… Поток жидкости через обтекаемое тело генерирует частоту вихрей (Единица измерения: Гц)
St… Постоянная Струхаля (нулевое измерение)
V……Средняя скорость жидкости внутри трубопровода (Единица измерения: м/с)
м……Отношение площади кругового движения луны обрывистого тела с обеих сторон к площади поперечного сечения (Единица измерения: нулевой размер)
д…… Ширина входной поверхности обтекаемого тела внутри вихревого расходомера (единица измерения : м)
Д…… Внутренний диаметр (ID) вихревого расходомера (Единица измерения: м)
В…… Мгновенный объемный расход (Единица измерения: м³/ч)
К…… Инструментальный коэффициент вихревого расходомера (Единица измерения: импульсы/м³)
М…… Мгновенный массовый расход (Единица измерения: кг/ч)
ρ……. Плотность жидкости (единица измерения t : кг/м³)
Примечание: коэффициент «K» вихревого расходомера соответствует одному диаметру, точному значению «K».
На практике следует проводить калибровку. Например, один кубический метр жидкости, проходящий через датчик, выдает количество импульсов в рабочих условиях.
