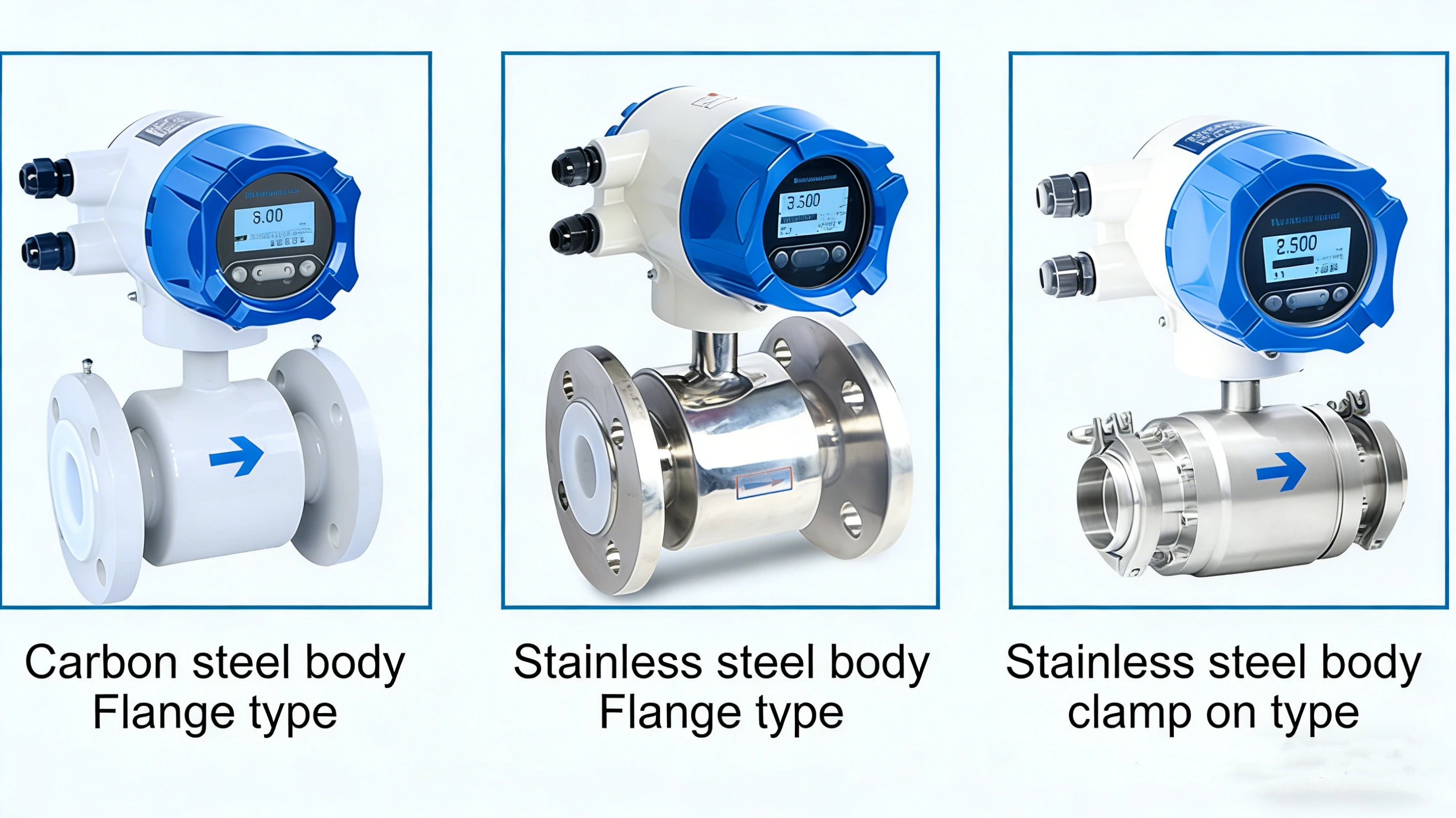

Электромагнитный расходомер SIN-LDG с корпусом из углеродистой стали

Диаметр трубы: DN15~DN1000

Точность: ±0,5% (при скорости потока > 1 м/с)

Электропроводность: Вода: мин. 20 мкСм/см; Другие жидкости: мин. 5 мкСм/см

Коэффициент снижения мощности: 1:100

Источник питания: 100-240 В переменного тока, 50/60 Гц; 22-26 В постоянного тока.

Минимальное техническое обслуживание. Отсутствие движущихся частей и препятствий для потока практически исключает необходимость технического обслуживания и перепады давления.

Расследование

Напишите нам

Описание

Электромагнитный расходомер SIN-LDG с корпусом из углеродистой стали

Спецификация

Продукт	Электромагнитный расходомер
Модель	СИН-ЛДГ
Номинальный диаметр	DN15~DN1200
Номинальное давление	DN15 - DN250, PN ≤1,6 МПа
	DN300 - DN1000, PN ≤1,0 МПа
	DN1200, PN ≤0,6 МПа
	Более высокое давление можно регулировать по своему усмотрению.
Точность	±0,5% от полной шкалы (скорость потока > 1 м/с); ±0,5% от полной шкалы ±2 мм/с (скорость потока <1 м/с)
Повторяемость	0,16%
Материал облицовки	Неопрен (CR), Полиуретан (ПУ), ПТФЭ (F4), PFEP (F46), PFA
Материал электрода	Нержавеющая сталь 316L, Hastelloy C, Hastelloy B, Ti, Ta, Pt
Средняя температура	Неопрен: -10…+60℃ Полиуретан: -10…+60℃ ПТФЭ/ФЭП: -10…+120℃ ПФА: -10…+120℃
Источник питания	85-245 В переменного тока, 50/60 Гц, 22-26 В постоянного тока
Тип структуры	Компактный тип, дистанционный тип
Степень защиты от проникновения влаги и пыли	IP65, IP68 (только для дистанционного управления)
Стандарт продукции	JB/T 9248-2015

Установка магнитного расходомера

Вот несколько общих рекомендаций по установке магнитного расходомера:

Диаметр трубы : Выберите расходомер, соответствующий диаметру трубы. Расходомер должен соответствовать размеру трубы и быть установлен в правильном положении.

Прямые участки трубы : Расходомер следует устанавливать на участке трубы, имеющем прямой участок длиной не менее 5 диаметров трубы до расходомера и 2 диаметров трубы после расходомера.

Размещение : Установите расходомер в горизонтальной трубе так, чтобы поток направлялся из участка большего диаметра в участок меньшего диаметра. При вертикальной установке поток должен быть направлен вверх.

Условия на входе и выходе : Убедитесь, что входной и выходной трубопроводы прямые, без препятствий или изгибов вблизи счетчика. Поток должен быть полностью сформированным, без завихрений или турбулентности, а труба должна быть ровной, чтобы предотвратить образование воздушных пробок.

Заземление : Магнитные расходомеры требуют заземления для устранения электрических помех и обеспечения точных показаний. Надлежащее заземление необходимо для работы расходомера.

Электрические соединения : Подключите электрические провода к соответствующим клеммам и убедитесь в правильности проводки.

Совместимость материалов : Материалы, используемые для расходомера и трубопроводов, должны быть совместимы с измеряемой жидкостью.

Калибровка : Для обеспечения точности измерений магнитные расходомеры требуют калибровки. Калибровку следует проводить в соответствии с рекомендациями производителя и периодически повторять.

Важно ознакомиться с конкретными инструкциями по установке, предоставленными производителем, и сотрудничать с опытным инженером, чтобы обеспечить правильную установку и точное измерение расхода жидкости.
