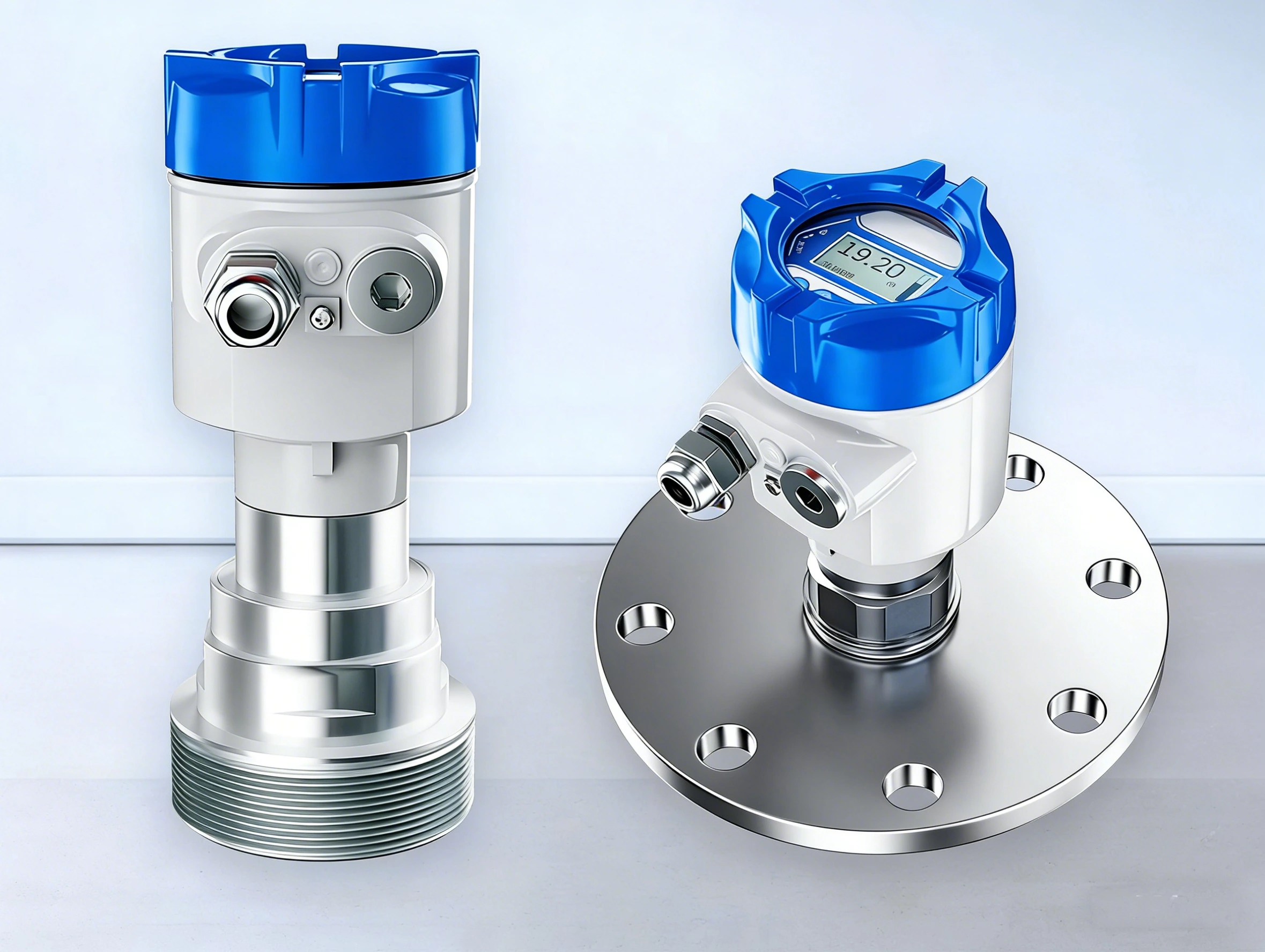

Радарный уровнемер WSR550 76-81 ГГц

Данная серия радаров представляет собой FMCW-радар, работающий на частотах 76-81 ГГц, с максимальной дальностью измерения 120 м и практически нулевой слепой зоной . Он поддерживает 4-проводное и 2-проводное подключение. Более высокая рабочая частота и меньшая длина волны делают его идеальным для работы с твердыми материалами, в том числе в условиях сильной запыленности и высоких температур. Встроенный многофункциональный алгоритм обеспечивает стабильный выходной сигнал даже при использовании быстродействующего мешалки .

Функции

Диапазон: 0,08 м~10 м / 0,08 м~20 м / 0,08 м~30 м / 0,3 м~60 м
Точность: Измерение жидкости: ± 2 мм; Измерение твердого вещества: ± 5 мм
Питание: ( 15~28) В постоянного тока или 220 В переменного тока.
Диапазон частот: 76–81 ГГц, полоса пропускания FMCW 5 ГГц.

Расследование

Напишите нам

Описание

Подробная информация о товаре

Серия продуктов 76-81 ГГц относится к радиолокационным устройствам с частотной модуляцией непрерывного излучения (FMCW), работающим на частоте 76-81 ГГц и поддерживающим четырехпроводное и двухпроводное подключение. Продукт представлен несколькими моделями, дальность действия может достигать 120 м, а слепая зона — 8 см. Благодаря более высокой рабочей частоте и меньшей длине волны, он особенно подходит для применения в твердых телах. Метод передачи и приема электромагнитных волн через линзу обладает уникальными преимуществами в условиях высокой запыленности и агрессивных температур (+150 ℃ ). Прибор имеет фланцевое или резьбовое соединение, что делает установку удобной и простой.

Радарный уровнемер WSR550 76-81 ГГц

Спецификация

Измеряемая переменная	Уровень / Расстояние
Частота	76–81 ГГц, полоса пропускания FMCW 5 ГГц
Диапазон измерений	0,08 м~10 м / 0,08 м~20 м / 0,08 м~30 м / 0,3 м~60 м
Точность измерений	Измерение жидкости: ± 2 мм Размеры в пределах одной плоскости: ± 5 мм
Угол луча	3°/8°
Минимальная измеренная диэлектрическая постоянная	≥2
Власть	( 15~28) В постоянного тока или 220 В переменного тока
Потребление электроэнергии	≤2 Вт
Коммуникация	MODBUS HART /Серия
Выходной сигнал	( 4–20 ) мА или RS-485
Выходные данные об ошибке	3. 8 мА, 4 мА, 20 мА, 2 1 мА, удерживать
Эксплуатация на местах / программирование	Матричный дисплей 128 × 64 точек / 4 кнопки / Программное обеспечение для ПК Bluetooth
Влажность	≤95% относительной влажности
Ограждение	Алюминиевый сплав, нержавеющая сталь
Тип антенны	Линзовая антенна / антикоррозионная антенна / фланец, изолированный кварцем
Технологическая температура	Т0:( -4 0 ~+80)℃ ; Т1: (-4 0 ~+ 150) ℃ ;
Технологическое давление	( -0,1~2 ) МПа
Размер изделия	Ø100*270 мм
Кабельный вход	М20*1.5
Рекомендуемые кабели	AWG18 или 0,75 мм²
Класс защиты	IP67
Способ установки	Резьба или фланец
Масса	2,480 кг / 2,995 кг
