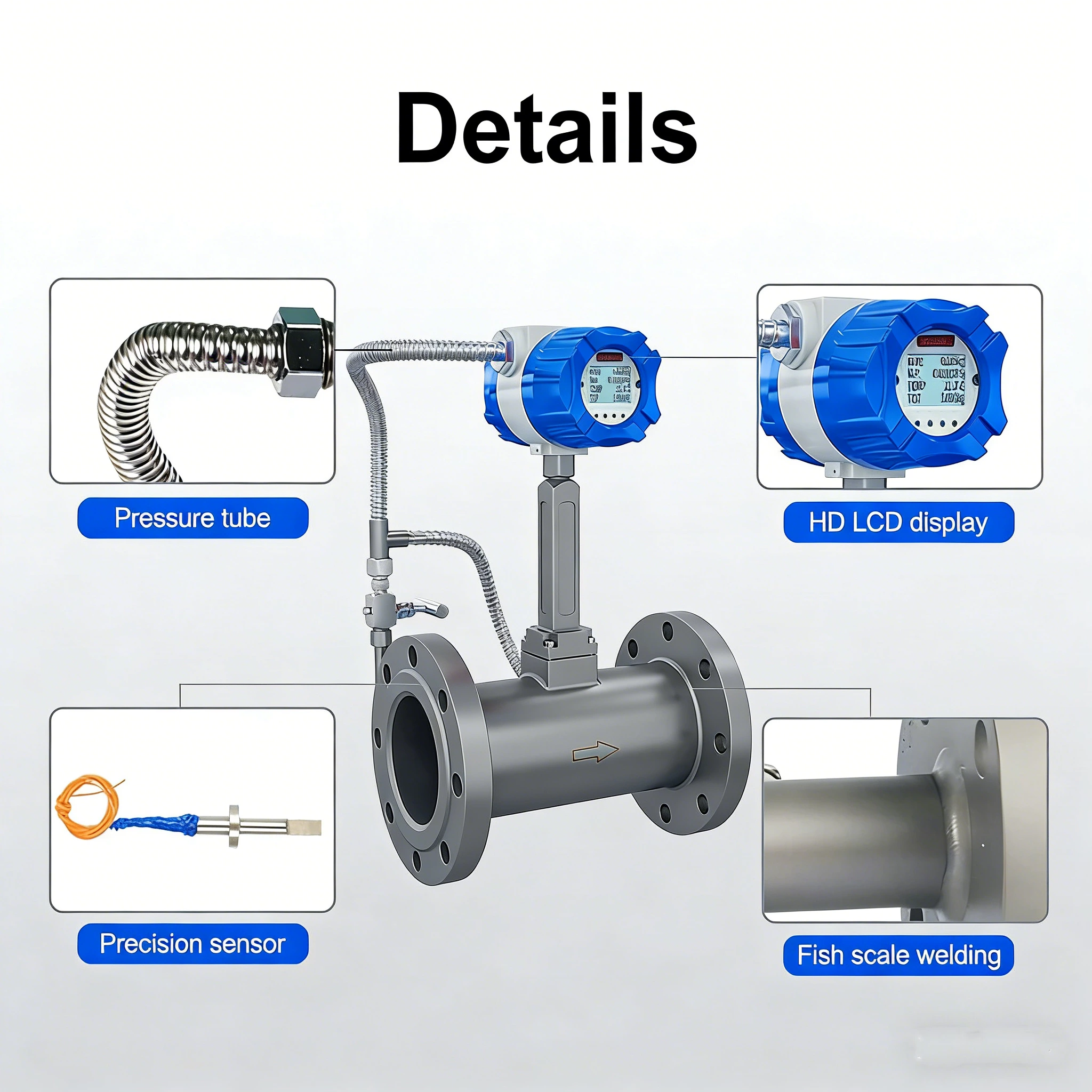

Espana Вихревой расходомер SIN-LUGB с температурной и барометрической компенсацией
Диаметр трубы: DN15-DN300
Точность: 1,0% 1,5%
Соотношение дальности: 1:8
Степень защиты от проникновения влаги и пыли: IP65
-
Спецификация
| Продукт | Вихревой расходомер |
| Модель | СИН-ЛУГБ |
| соединение пластины | DN15-DN300 (приоритетное давление 2,5 МПа) |
| Фланцевое соединение | DN15-DN50 (приоритетное давление 2,5 МПа) |
| DN65-DN200 (приоритетное давление PN1,6 МПа) | |
| DN250-DN300 (приоритетное давление PN1.0MPa) | |
| Точность | 1,0% 1,5% |
| Коэффициент дальности | 1:8 |
| Средняя температура | -40℃~+150℃, -40℃~+260℃, -40℃~+300℃ |
| Источник питания | 24 В постоянного тока ± 5%, литиевая батарея 3,6 В |
| Текущий выход | Двухпроводной (4~20) мА, сопротивление нагрузки ≤ 300 Ом (включая сопротивление проводов) |
| Интерфейс связи | RS485,HART |
| Материалы для тела | Нержавеющая сталь |
| Степень защиты от проникновения влаги и пыли | IP65 |
| Язык отображения | английский, китайский |
-
Введение

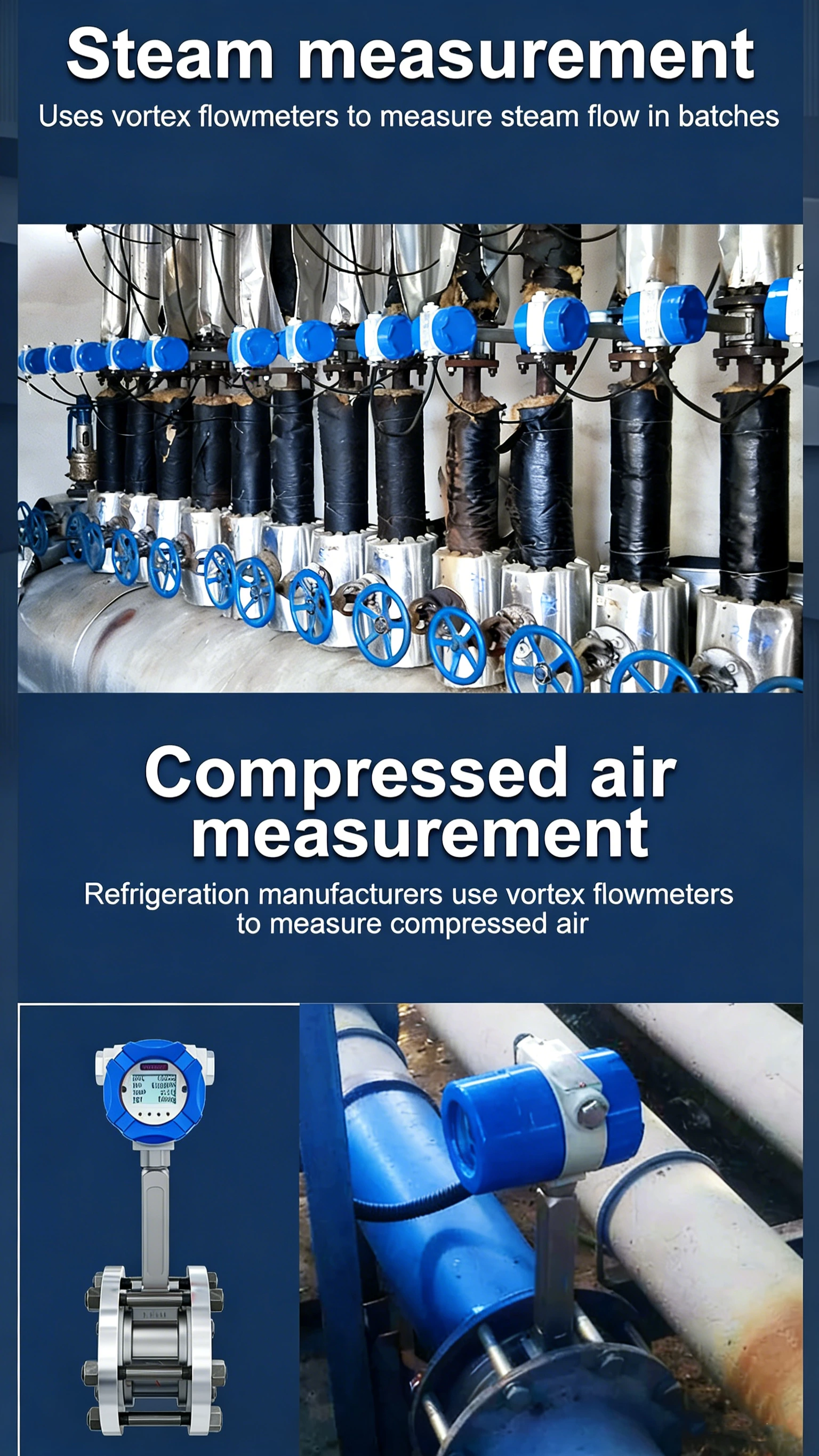

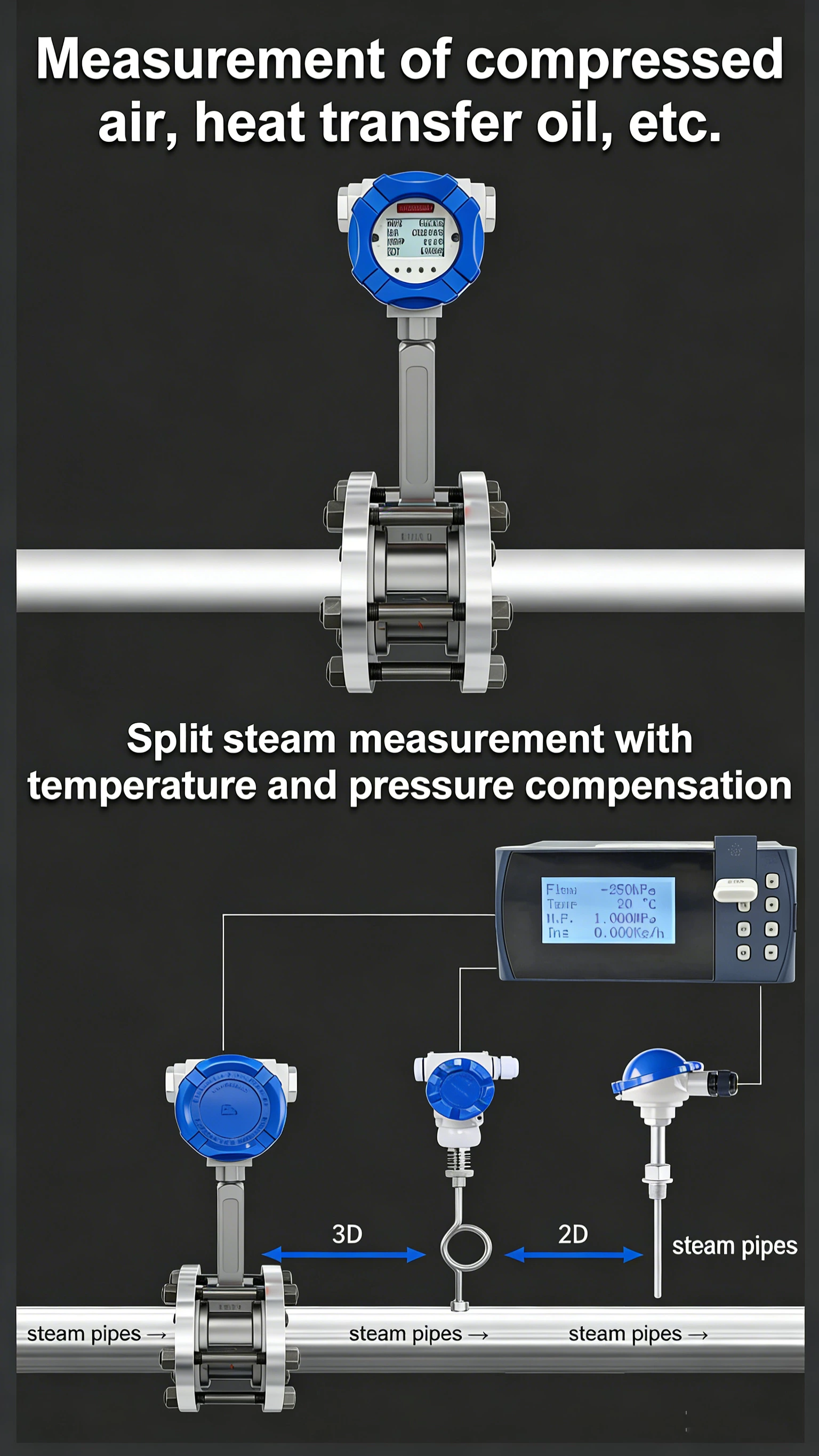

Расходомер SIN-LUGB Vortex работает по принципу генерации вихря и зависимости между вихрем и потоком, основанной на теории Кармана и Струхаля. Благодаря компенсации температуры и давления, он подходит для измерения газовых потоков в различных средах, таких как пар, сжатый воздух и другие газы.
Вихревой расходомер пара — это устройство, используемое для измерения расхода пара в паровых системах. Он использует вихри, образующиеся при прохождении пара через измерительное отверстие, которые затем регистрируются парой датчиков, расположенных ниже по потоку. Измеряя частоту этих вихрей, можно точно определить расход пара. Вихревые расходомеры пара имеют ряд преимуществ перед другими расходомерами, в том числе большую устойчивость к вибрации и более широкий диапазон рабочих температур. Они используются во многих отраслях промышленности, таких как энергетика, пищевая промышленность и химическая промышленность, для точного измерения расхода пара в трубопроводах.
-
