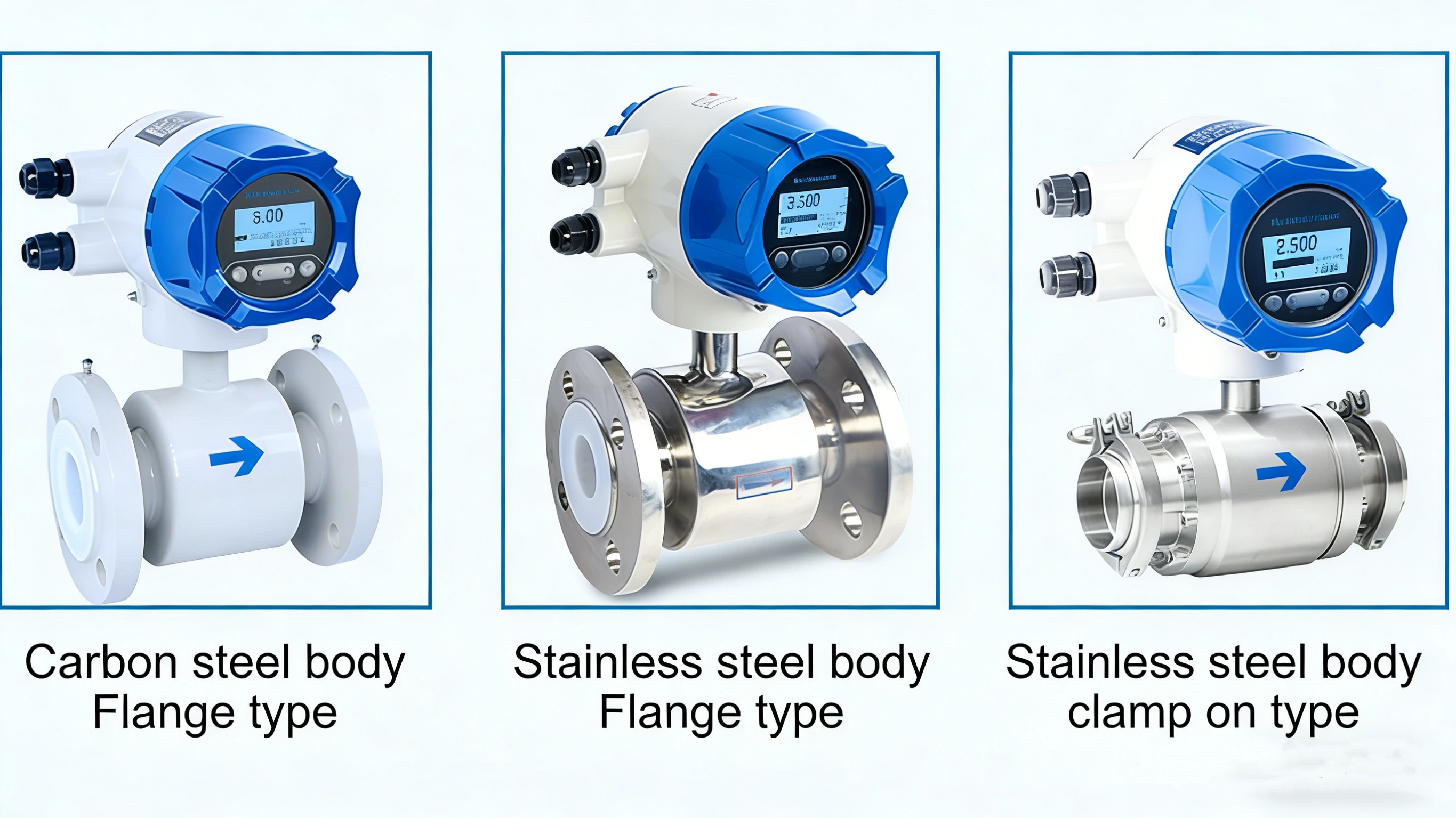

Espana Электромагнитный расходомер SIN-LDG-A100
-
Диаметр трубы: DN10~DN1000
-
Точность: ±0,5% от измеренного значения; ±0,3% от измеренного значения (доступно для некоторых типоразмеров труб).
-
Повторяемость: 0,16%
-
Электропроводность: ≥50 мкСм/см
-
Спецификация
| Измеряемая переменная | Прямое измерение: скорость потока. Расчетные значения: объемный расход, массовый расход. |
|
| Диапазон скорости потока | Типичный диапазон скорости потока: 0,5 м/с ~ 5 м/с | |
| Номинальный диаметр | DN10~DN1000 | |
| Коммуникации | RS485; MODBUS-RTU; связь Hart (опционально) | |
| Реле (дистанционное, опционально) | 2 канала SPST; 250 В переменного тока; 3 А | |
| Напряжение питания | 100–240 В переменного тока, 50/60 Гц; 20–28 В постоянного тока | |
| Потребление электроэнергии | ≤15 Вт | |
| Исходные условия эксплуатации | Рабочая среда: вода. Температура: 20℃. Давление: 0,1 МПа. Требования к установке: входной патрубок ≥10DN, выходной патрубок ≥5DN. | |
| Точность | ±0,5% от измеренного значения; ±0,3% от измеренного значения (доступно для некоторых типоразмеров труб). Примечание: Применимо к диапазону скоростей потока от 0,5 м/с до 5 м/с. | |
| Повторяемость | 0,16% | |
| Средний температурный диапазон | Вкладыш из CR: -10℃~70℃ Вкладыш из PU: -10℃~60℃ Вкладыш из PTFE/F46: -10℃~120℃ | |
| Номинальное давление (может быть изменено для применения в системах высокого давления) | DN10~DN250: PN<1,6 МПа DN300~DN1000: PN<1,0 МПа Примечание: Фактические значения для некоторых спецификаций могут отличаться; точную информацию см. на паспортной табличке. Версии для работы под высоким давлением доступны по запросу. | |
| Проводимость | ≥50 мкСм/см | |
| Температура окружающей среды | Интегрированный тип | -10℃~55℃ |
| Удаленный тип | Преобразователь: -20℃~55℃ Датчик: -10℃~55℃ | |
| Температура хранения | -20℃~55℃ | |
| Уровень защиты | Интегрированный тип | Стандарт: IP65 |
| Высокая степень защиты: IP66/IP67 | ||
| Удаленный тип | Датчик: IP65 Преобразователь: IP68 | |
-
Принцип измерения
Принцип работы электромагнитного расходомера основан на законе электромагнитной индукции Фарадея. Две электромагнитные катушки на верхнем и нижнем концах , как показано на рисунке 1 , генерируют постоянное или переменное магнитное поле. Когда проводящая среда протекает через электромагнитный расходомер, между левым и правым электродами на стенке трубки расходомера можно обнаружить индуцированную электродвижущую силу. Величина индуцированной электродвижущей силы пропорциональна расходу электропроводящей среды, плотности магнитной индукции магнитного поля и ширине проводника (внутреннему диаметру измерительной трубки расходомера), а расход среды можно получить путем расчета. Уравнение индуцированной электродвижущей силы выглядит следующим образом:
E = K × B × V × D
Где e: E — Индуцированная электродвижущая сила
К – Постоянная метра
B – Плотность магнитной индукции
V – Средняя скорость потока в поперечном сечении измерительной трубки
D — Внутренний диаметр измерительной трубки
При измерении расхода жидкость протекает через магнитное поле, перпендикулярное направлению потока. Поток проводящей жидкости индуцирует потенциал, пропорциональный средней скорости потока, поэтому требуется, чтобы проводимость измеряемой жидкости была выше минимальной проводимости. Индуцированный сигнал напряжения регистрируется двумя электродами и передается на преобразователь по кабелю. После ряда аналоговых и цифровых обработок сигнала накопленный расход и расход в реальном времени отображаются на дисплее преобразователя.
-
Установка магнитного расходомера
Вот несколько общих рекомендаций по установке магнитного расходомера:
Диаметр трубы : Выберите расходомер, соответствующий диаметру трубы. Расходомер должен соответствовать размеру трубы и быть установлен в правильном положении.
Прямые участки трубы : Расходомер следует устанавливать на участке трубы, имеющем прямой участок длиной не менее 5 диаметров трубы до расходомера и 2 диаметров трубы после расходомера.
Размещение : Установите расходомер в горизонтальной трубе так, чтобы поток направлялся из участка большего диаметра в участок меньшего диаметра. При вертикальной установке поток должен быть направлен вверх.
Условия на входе и выходе : Убедитесь, что входной и выходной трубопроводы прямые, без препятствий или изгибов вблизи счетчика. Поток должен быть полностью сформированным, без завихрений или турбулентности, а труба должна быть ровной, чтобы предотвратить образование воздушных пробок.
Заземление : Магнитные расходомеры требуют заземления для устранения электрических помех и обеспечения точных показаний. Надлежащее заземление необходимо для работы расходомера.
Электрические соединения : Подключите электрические провода к соответствующим клеммам и убедитесь в правильности проводки.
Совместимость материалов : Материалы, используемые для расходомера и трубопроводов, должны быть совместимы с измеряемой жидкостью.
Калибровка : Для обеспечения точности измерений магнитные расходомеры требуют калибровки. Калибровку следует проводить в соответствии с рекомендациями производителя и периодически повторять.
Важно ознакомиться с конкретными инструкциями по установке, предоставленными производителем, и сотрудничать с опытным инженером, чтобы обеспечить правильную установку и точное измерение расхода жидкости.
-
